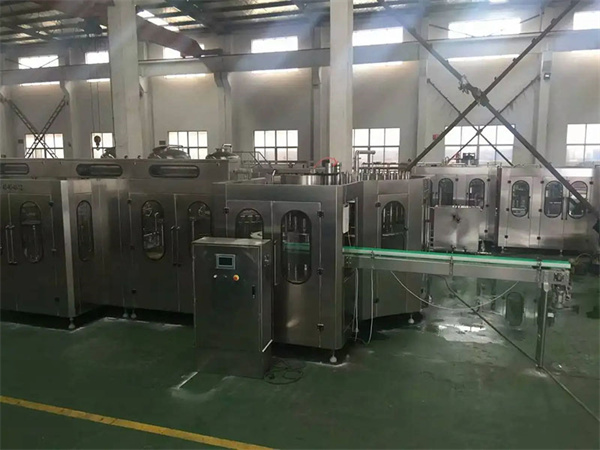

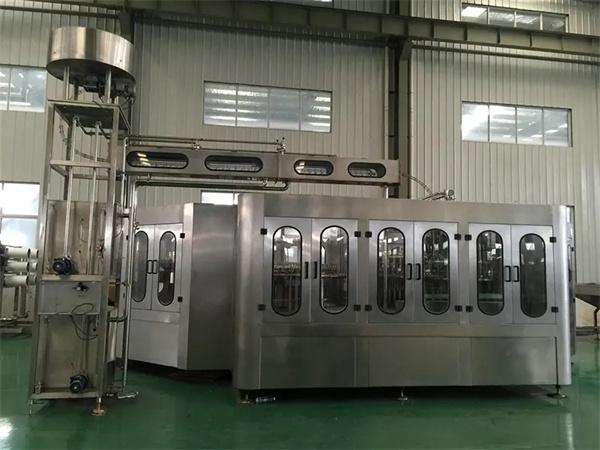

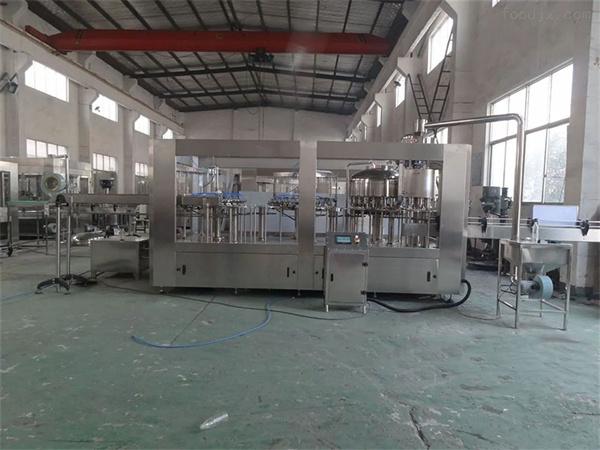

【 10000瓶/小时果粒橙饮料灌装机 三合一自动果粒饮料灌装设备】

1、技术结构特点

a.冲瓶部分：

・ 本机为回转式冲瓶机，主要用于饮料、水等产品的新瓶冲洗之用。然后将瓶子送至灌装机进行产品的灌装。

・ PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为**不锈钢材料；开放式齿轮传动。

・ **的不锈钢夹钳，结构简单，调整方便；与瓶口接触面积少，有效避免对瓶口的二次污染

・ 冲瓶机装有接水盘以回收冲瓶水

・ 冲瓶时,每瓶冲水量为：105ml/s（0.25MPa时）

b.灌装部分：

・ 灌装部分实现将物料灌装到由冲瓶机送过来的洗好的瓶子中。

・ 灌装机是我公司自行设计,灌装阀拥有自主知识产权，运用压力灌装负压式回流的原理。

・ 灌装阀采用压力灌装负压式回流的方式，灌装快捷灵敏，灌装液面**度高。阀内无弹簧,物料不与弹簧接触,利于阀内部的清洗。为**灌装工艺，确保灌装温度，灌装阀在无瓶或停机时阀内物料处于微回流状态。

・ 灌装缸采用满缸方式，以**缸内的压力稳定。

・ **机具有完**的CIP清洗接口。

・ 采用双导杆瓶提升结构，使瓶提升和对中稳定。

・ 主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。

・ 导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。

・ 整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。

・ 本机的关键零部件及电器元件采用进口产品。

c.拧盖部分：

・ 拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。

・ 拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以**下盖达到效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时，就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。

・ 拧盖为磁力拧盖，具有过载保护功能，且拧盖力矩稳定**。封盖无啃盖、高盖、歪盖、卷边现象。

2、 10000瓶/小时果粒橙饮料灌装机 三合一自动果粒饮料灌装设备技术参数

额定产量（500ml瓶）：         10000瓶/小时

冲瓶头数：                     24

冲瓶时间：                     2-2.5秒

灌装阀头数：                   24

灌装阀流速：                   115ml/s

拧盖机头数：                   8

适用瓶型： PET瓶              直径： D=50～100mm

                 瓶高： H=150～320mm

拧盖力矩：                     0.6～2.8Nm（可调）

压缩空气消耗量：               0.3 Nm3/min（0.6MPa时）

水 耗 量：                     冲瓶用约2m3/h（0.2-0.25Mpa）

外形尺寸：                     2900×2300×2700

重    量：                     4.5 吨

主部件清单：

1).电机：上海

2).水泵：南方

3).变频器:**

4). PLC:**

5).电器:**、

6）灌装阀：本地

出瓶输送

1.材质：304不锈钢

2.输送带防护板：工程塑料

3.长度：2米，带有一个调速电机

4.输送护栏：304不锈钢

5.电机功率: 0.37kw

 10000瓶/小时果粒橙饮料灌装机 三合一自动果粒饮料灌装设备部件清单
